| 起源の場所: | 中国 |
|---|---|
| ブランド名: | YIGAN |
| 証明: | CE |
| モデル番号: | KJG |
| 最小注文数量: | 1セット |
| 価格: | negotiation |
| パッケージの詳細: | フィルムで第一に詰められ、次に外のパッキングのための木の箱と補強されて |
| 受渡し時間: | 20仕事日はの後のあなたの支払を受け取りました |
| 支払条件: | L/C、D/A、D/P、T/T、ウェスタン・ユニオン、MoneyGram |
| 供給の能力: | 20sets |
| 製品名: | かいドライヤー/産業乾燥装置を神聖化して下さい | 適用: | 排水処理 |
|---|---|---|---|
| 暖房モード: | ジャケット | 暖房資源: | 蒸気、オイル |
| 働くタイプ: | 連続的 | 特徴: | 神聖化して下さい |
| ハイライト: | 産業乾燥オーブン,回転式ドラム乾燥機 |
||

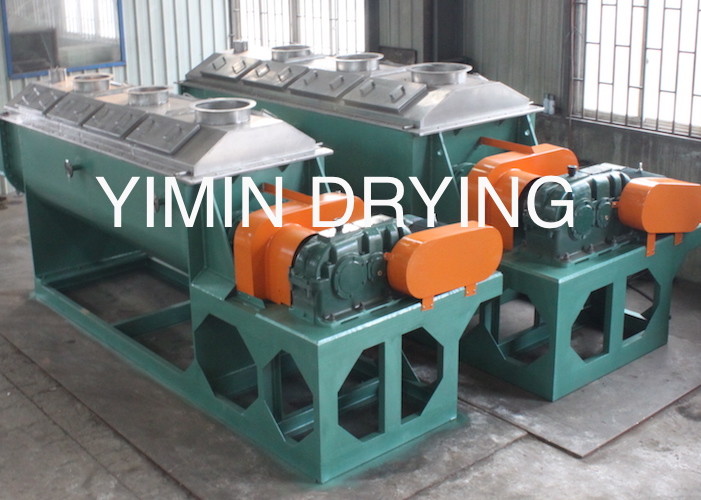

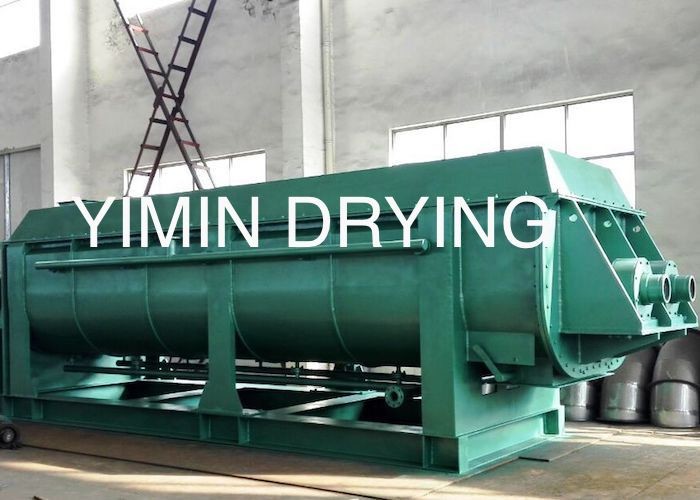

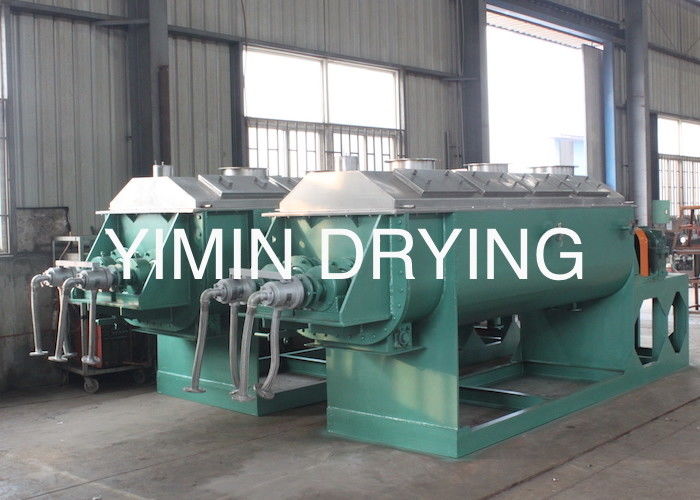

KJGシリーズは排水処理のための刃のかいドライヤーを神聖化する
排水処理の産業乾燥装置の空の回転式かいドライヤーKJGシリーズ
記述

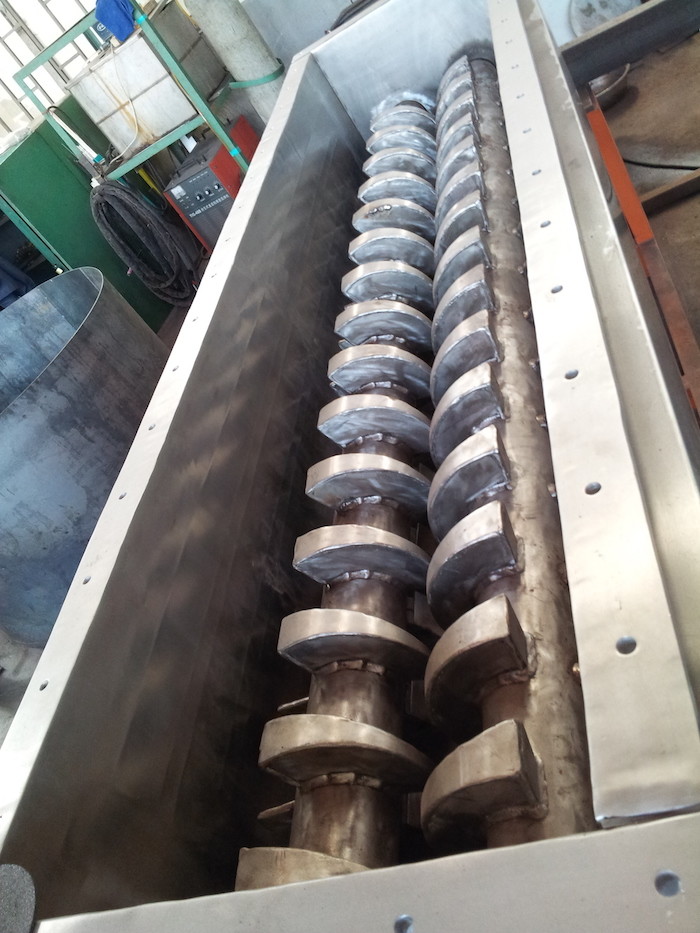

独特なintermeshing空のくさび形のかいが付いている二重counter-rotatingシャフトは親密な混合を作り出し、熱伝達を最大限に活用し、そして自動クリーニング式特徴を提供する。容積の比率への大きい熱伝達区域は熱媒体の流れjacketed容器達成されるおよび空のかいの使用によって。結果はより少ない空き容量の有効な、密集した機械およびより低い設置費用である。
特徴
低い作業費
- 作動すること容易
- 最低の関心を要求する
- 簡単な器械はプロセスを監察する
- 高性能
- 低いoff-gasの容積
技術的な変数
| モデル | JYG3 | JYG9 | JYG13 | JYG18 | JYG29 | JYG41 | JYG52 | JYG68 | JYG81 | JYG95 | JYG110 |
| 熱区域（M2） | 3 | 9 | 13 | 18 | 29 | 41 | 52 | 68 | 81 | 95 | 110 |
| 有効な容積（m3） | 0.06 | 0.32 | 0.59 | 1.09 | 1.85 | 2.8 | 3.96 | 5.21 | 6.43 | 8.07 | 9.46 |
| 速度範囲（rmp） | 15-30 | 10-25 | 10-25 | 10-20 | 10-20 | 10-20 | 10-20 | 10-20 | 5-15 | 5-15 | 5-10 |
| 力（kw） | 2.2 | 4 | 5.5 | 7.5 | 11 | 15 | 30 | 45 | 55 | 75 | 95 |
| widethA （mm） | 306 | 584 | 762 | 940 | 1118 | 1296 | 1476 | 1652 | 1828 | 2032年 | 2210 |
| 総widethB （mm） | 736 | 841 | 1066 | 1320 | 1474 | 1676 | 1854 | 2134 | 1186 | 2438 | 2668 |
| lengthC （mm） | 1956年 | 2820 | 3048 | 3328 | 4114 | 4724 | 5258 | 5842 | 6020 | 6124 | 6122 |
| 総lengthD （mm） | 2972 | 4876 | 5486 | 5918 | 6808 | 7570 | 8306 | 9296 | 9678 | 9704 | 9880 |
| Inport-outportのdistanceE （mm） | 1752 | 2540 | 2768 | 3048 | 3810 | 4420 | 4954 | 5384 | 5562 | 5664 | 5664 |
| 中心のheightF （mm） | 380 | 380 | 534 | 610 | 762 | 915 | 1066 | 1220 | 1220 | 1220 | 1220 |
| 総高さH （mm） | 762 | 838 | 1092 | 1270 | 1524 | 1778 | 2032年 | 2362 | 2464 | 2566 | 2668 |
低い維持費
- 高いトルクおよび低い規定回転数のために設計されている
- 容易で、低い維持のための簡単な耐久の設計
- 調節するか、または維持するべき内部部品無し
- 接触に金属をかぶせる金属無し
- シャフト、ピロー・ブロック軸受けおよびドライブ部品は不利な条件の下の長い生命の間設計され、長期機械完全性を保証する
- 強いフレームは割れたピロー・ブロック軸受けを支える
- グリース清浄にされた詰まる箱。互い違いのシールの設計は利用できる
低い設置費用
- 密集した構造と設計されている
- 小さいoff-gasシステム
- 縦シャフトの取り外しはサイズの条件を造ることを減る
働き主義
KJGシリーズは排水処理のための刃のかいドライヤーを持っている熱源（蒸気かホット オイル）からプロセス固まりを分ける金属の壁を神聖化する。高い熱効率は熱媒体からの熱が多くプロセスに直接入るので得られる。材料が熱くする直通およびアジテータが付いている接触に入って来るので、プロセス固まりは伝導によって熱される。絶縁されたドライヤーによって、少しだけ熱は失われる。水の1kgを蒸発させることはスラリー材料のために蒸気の1.2kgについてだけ要求する。排気ガスは最低および低温にである。従って、処置を要求するかもしれないドライヤーからの非凝縮性ガスの容積は最低である。
KJGシリーズは排水処理のための刃のかいドライヤーをである乾燥するプロダクトが付いている接触を高めるのに機械撹拌の高度を利用する間接熱伝達装置神聖化する。熱伝達の表面の1平方フィートあたり蒸発速度は自動クリーニング式かいおよび混合の効果によって最大になる。回転のくさび形のかいの傾く表面間のプロセス材料の動きはかい表面をきれいにし、伝導性を最大にするせん断力を発生させる。カウンターの回転シャフトは各かいのタブによって壁をきれいにする壁から材料を動かす。これはディスクか単一シャフトの設計より高熱の移動率で起因する。
二重アジテータのくさび形のかいおよびintermeshingはかいのまわりで、集中させた混合の効果を作成する。これはベッドの個々の粒子が熱伝達の表面--に直接し、それにより熱伝達率を高めさらされるように、より小さい装置の使用を許可する。
熱源（180℃の温度- 250℃）
蒸気による暖房
蒸気はロータリージョイントを通して空シャフトに入り、すべてのかいに均等に配られる。凝縮物は各回転と取除かれる。
ホット オイル（熱液体）による暖房
ホット オイル（熱液体）はロータリージョイントを通して空シャフトに入り、出る。空のかいを通して液体供給ポンプ力からの圧力。
